Système de gestion économiseur d'énergie de batterie de BMS pour des batteries d'ion de lithium
Caractéristiques :
(1) structure de guirlande de SPI
Les BIU et les BMU sont reliés par une topologie de guirlande, et le conseil principal et le conseil slave peuvent rassembler des données d'un total de cellules de ficelle de BIU (16~48) +BMU*n.
(2) collection unicellulaire de tension
Les BIU et les BMU rassemblent les différentes tensions de cellules par un module d'acquisition de tension.
(3) collection de la température
Les BIU et les BMU rassemblent la température de chaque module de batterie dans le module par le sens de la température de NTC.
(4) détection totale de tension de PAQUET
Le BIU a une fonction de détection de tension de total de paquet de batterie de PAQUET.
(5) PEUT fonction de communication
Chaque BIU a 3 PEUT des communications.
CAN0, employé par le BIU pour communiquer avec le CSU et pour obtenir tout le courant actuel.
BMS est système de contrôle et de gestion de sécurité pour surveiller le statut de batterie afin de faire à batterie un meilleur fonctionnement et rallonger le temps de la vie de batterie objectivement. BMS est principalement employé dans des paquets de batterie de la capacité élevée li-ion/li-polymer/lifepo4 produit. Le panneau de carte PCB de BMS est intégration avancée de gestion, protection, communication et auto-diagnostique et équilibrage de cellules.
fonctions :
1. Protection de surcharge
2. protection d'Overdischarge
3. protection de surintensité
4. protection de surchauffe (NTC)
5. protection de court-circuit
6. détection de la température
7. surveillance et équilibrage de cellules
8. interface de communication
9. Auto-diagnostiquez
10. mesure de puissance
BMS pour la batterie au plomb acceptent n'importe quelle coutume de détail
1. tension de charge : C.C : 67.2V CC/CV
2. courant maximal de chargement en continu : 20A
3. courant dérivé continu maximal : 75A
4. Au-dessus du courant actuel de détection : 120±20A
5. temps de retard de détection : 5ms-20ms
6. circuits de protection (transistor MOSFET) : ≤50mΩ
7. chaîne de température de fonctionnement : - 40~+85℃
8. température ambiante de température de stockage : - 40~+125℃ 9.Size : L180*W120*T37mm
Que la solution de Mokosmart peut-elle t'offrir ?
1. Conception et fabrication de carte PCB
2. Conception et fabrication de clôture
développement 3.Function et progiciels adaptés aux besoins du client
APPLI 4.Customized
conception 5.Package et fabrication
services 6.Certification
|
|
|
Nombre |
HY00070 |
| Version |
A0 |
|
BI5116G
Électrique intégré par BI5116G
Spécifications de système de gestion de piscine
|
Date
|
2019-5-7
|
| caractéristiques 1.Basic |

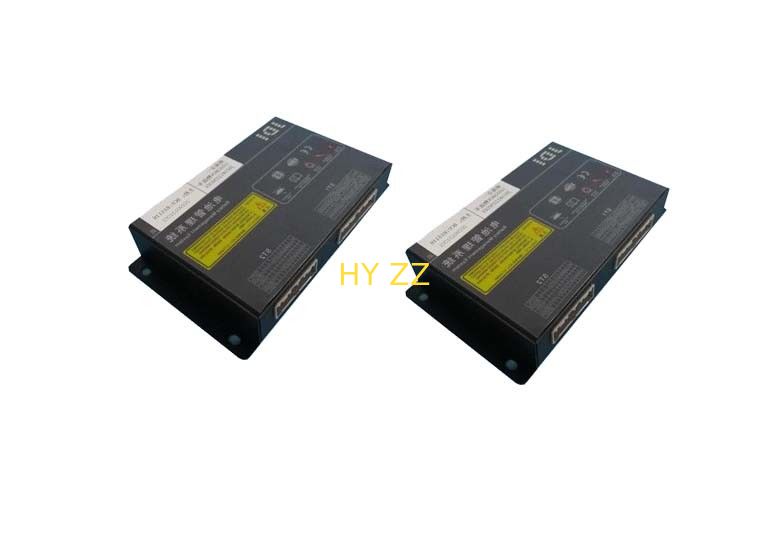

Image de produit
|
|
Nom de produit
|
Système de gestion de batterie de BMSIntegrated BMS
|
structure de système :
Le système de gestion de batterie est une part importante du système de véhicule électrique. Le BIU BMS intégré par série est conçu pour les véhicules moyens et à vitesse réduite, utilisant les composants de catégorie et la protection IP54 des véhicules à moteur. Le produit a l'évolutivité forte, qui peut accomplir les fonctions de collection, de gestion et de commande d'une boîte simple. Il peut également extérieurement prolonger le scénario d'application de BMU pour s'adapter dans les armoires multiples. Il est très utilisé dans des véhicules à vitesse réduite pour répondre aux exigences de gestion-système des paquets de batterie de puissance de des véhicules à moteur-catégorie. Il convient aux batteries lithium-ion ternaires, phosphate de fer de lithium, manganate de lithium, titane. Une batterie secondaire telle que l'acide de lithium ayant une tension de cellules de l'ordre de 0 à 5V.
Ce produit se compose principalement de module BIU (BIU) de gestion intégré par batterie, d'écran de visualisation, de shunt, de câblage et d'autres accessoires. BIU peut séparément rassembler et contrôler des batteries de 16/32/48 ficelle, et soutient jusqu'à 10 16 esclaves de ficelle. Expansion. Le système est prolongé avec une topologie de guirlande pour obtenir l'information d'échantillonnage de batterie en temps réel. Quand le système de véhicule électrique fonctionne, BIU communique avec le contrôleur de véhicule, le dispositif de remplissage intelligent, l'instrument et tout autre équipement par l'autobus de BOÎTE pour montrer les informations d'état, la puissance, le SOC, etc. du paquet de batterie. Après que le contrôleur de véhicule lise les données de BMS, le moteur est commandé par le contrôleur intelligent de moteur. BMS peut également communiquer avec les chargeurs intégrés et jeûner des stations de charge, et a des fonctions de confirmation de connexion telles que la détection de remplissage de la température de port, le cc, le CP, le CC2 et d'autres normes nationales.
|
|
code produit
|
BI5116G |
|
BMS : 16S32S48S, système de gestion intégré par BMS de batterie est divisé en : 16S32S48S, poids et caractéristiques sont comme suit
:
|
|
Topologie de système :
|
| prix |
RMB : ¥ 00,00 |
|
Période de livraison
|
Jour 25 ouvrable
|
